脉冲伺服焊锡机 别名脉冲热压机，焊接机，哈巴焊锡机，压焊机，自动焊锡机
主要运用行业：
1、LCD、PDP、手机等电子产品内的柔性线路板的热压、焊接等。
2、HDD、线圈、电容、电机、传感器等漆包线的焊锡焊接。
3、电脑等通信机器内的线缆、连接口（USB/HDMI)的焊接。
4、数码相机、手机等的CMOS、CCD与FPC板的焊接。
5、蓝牙耳机PCB板与FPC排线焊接。
6、微波器件内部的金线热压结合。
7、喷墨打印机主板、热敏打印头陶瓷器件连接FPC的焊接
8、医疗器械PCB板与FPC排线焊接
焊接实例展示
设备特点
1、采用脉冲加热方式，加热快、焊接效率较高，两个工位独立工作，互不影响。
2、内置日本RKC温度控制器，温度精准，局部瞬时加热能很好地控制对周围元器件的热影响
，加压的同时通电加热，加热完成断电冷却，防止了焊接部位浮起、虚焊。
3、具有前/后、左/右及旋转轴微调平台，千分尺微调节对位时更加精准便捷。

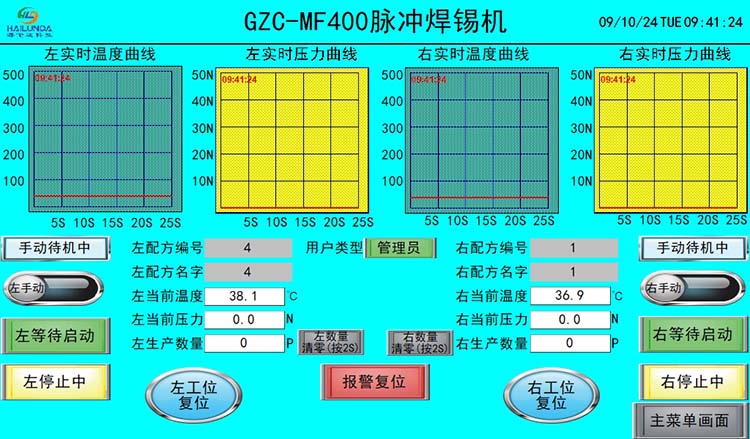

4、温度数控化，可分多段温控及多段焊接位控制，实时显示温度曲线和温度数据。
6、压力追随机构带实时压力显示，精准控制压头下压力，触摸屏上显示压力曲线。
7、采用6轴伺服（X轴/Y轴/Z轴定位精准，速度快）+2步进电机八轴驱动方式。
8、可设置焊头清洗模式定时清理焊头或者采用卷带机构保护焊头
脉冲焊接原理：
1、脉冲电源加热方式是利用脉冲电流流过钼、钛等高电阻材料时产生的焦耳热去加热焊接的方式。
一般要在加热咀的前端连接有热点偶、由此而产生的起电力实时反馈回控制电源来保正设定温度的
正确性。
2、脉冲电流加热装置是瞬间加热方式，只在需要熔化焊锡时进行通电加热。
3、金属制的焊咀有电流通过时发热后熔化焊锡。焊锡熔化后停止通电、进行冷却。加压状态直到焊
锡凝固为止，可以得到高信赖性的没有虚焊、浮起的焊接。
4.1 基础信息
|
序号 |
项目 |
说明 |
备注 |
|
4.1.1 |
品牌型号 |
GZC-MF400 |
|
|
4.1.2 |
设备名称 |
脉冲热压焊锡机 |
|
|
4.1.3 |
设备用途 |
FFC软排线、FPC柔性排线或PCB板与LCD排线的焊接、线材焊接等 |
其他产品可以测试 |
|
4.1.4 |
设备外形尺寸 |
L111cm*W110cm*H165cm |
以实物为准 |
|
4.1.5 |
设备重量 |
约450KG |
|
|
4.1.6 |
机器零件及外形 |
表面处理 机架表面喷粉处理：颜色为波纹白，其它零件镀铬或表面黑色氧化处理 |
|
|
4.1.7 |
使用环境 |
工作温度：10—60℃ 工作湿度：40%—95%RH |
无电磁干扰 |
4.2 规格信息
|
序号 |
项目 |
说明 |
备注 |
|
4.2.1 |
电源规格 |
AC220V 50HZ |
稳定电压220V±5% |
|
4.2.2 |
设备功率 |
4KW |
|
|
4.2.3 |
焊接刀头 |
钼合金（定制） |
|
|
4.2.4 |
工作气源 |
0.4MPa—0.6MPa |
干燥气源 |
|
4.2.5 |
工位数量 |
2个工位 |
|
|
4.2.6 |
加热方式 |
脉冲加热 |
|
|
4.2.7 |
温度反馈 |
K型热电偶 |
|
|
4.2.8 |
温度范围 |
常温-500℃（可设置） |
|
|
4.2.9 |
温度控制 |
精准控制 |
可设置四段温度 |
|
4.2.10 |
生产效率 |
200-400PCS/H |
因产品而定 |
|
4.2.11 |
工作环境 |
10—60℃ |
|
|
4.2.12 |
工作湿度 |
40%—95%RH |
4.3 控制程序
|
序号 |
项目 |
说明 |
备注 |
|
4.3.1 |
控制系统 |
台达PLC控制系统 |
|
|
4.3.2 |
操作界面 |
10寸触摸屏操作页面 |
|
|
4.3.3 |
驱动方式 |
6台伺服电机 |
控制左右工位XYZ轴移动 |
|
4.3.4 |
参数设置 |
根据产品需要在触摸屏进行设置时间、温度、压合高度、压合速度、XYZ移动速度及定位位置。 |
可保存50组参数数据 |
|
4.3.5 |
手动模式 |
进行各项功能测试 |
主要用于调机测试 |
|
4.3.5 |
权限及密码 |
进入参数设置需管理人员权限 |
4.4安全措施
|
序号 |
项目 |
说明 |
备注 |
|
4.4.1 |
操作安全 |
急停按钮 |
紧急情况按下时，运行机构将立刻停止一切动作 |
|
4.4.2 |
用电安全 |
漏保开关 |
漏电自动跳闸 |
|
4.4.3 |
报警提示 |
蜂鸣报警器 |
机器故障时报警器声响提示 |
|
4.4.4 |
光栅报警 |
触碰光栅报警 |
机器运行中触碰光栅 机器暂停 |
