产品详情

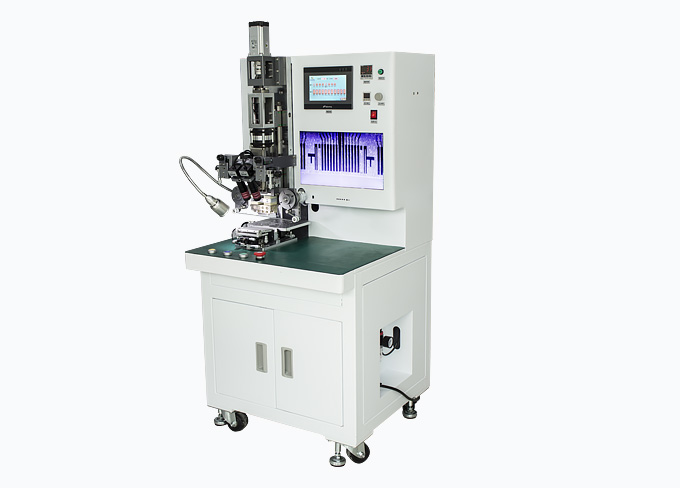

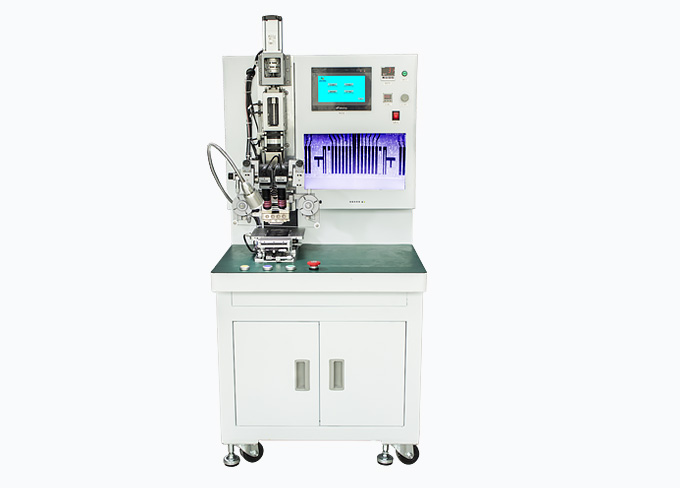

伺服热压机GZC-SF200产品用途:本设备适用于硬质玻璃(TFT 或OLED)压IC,硬质玻璃压 COF,柔性显示屏压IC
PFC排线绑定IC,PCB板绑定FPC排线(ACF工艺)等
l 压头加热系统:采用日本欧姆龙温控恒温加热系统,能实现精确控温;
l 压头控制系统:
1、采用松下伺服电机+丝杆+导轨共同驱动控制设备下压动作,背部带大理石支撑,下压速度可以控制,根据
实际需求可以很方便地改变下压时的速度(接触产品时的可以设置缓冲速度),下压平稳,精度高;
2、压力控制采用了日本SMC精密调压阀(带背压控制)+低摩擦气缸,由于低摩擦气缸本身不动作,保证压力
更加稳定,压头一接触到产品表面就能输出精准的低压力;
3、设置下压缓冲位可以实现下压时中间停顿,并且停顿时间可以根据需要来改变,这一功能对改变COF外扩
有比较理想的效果;
l 控制程序系统:程序运行到哪一步都能实时监控显示,参数设置直观详细,可存储30组产品型号的参数数据
根据生产需要切换不同型号产品配方;
l 对位系统:采用CCD摄像头高清对位+三轴微调平台对位,平台带真空吸附及辅助加热功能。
伺服热压机GZC-SF200产品参数
电源规格 | 220V 50HZ |
设备功率 |
1200W |
工作气压 | 4-6KGf/c㎡ |
操作界面 | 7寸触摸屏中英文界面 |
设备安全 | 急停按钮 |
Panel厚度 | 0.3-1.1mm |
FPC压合范围 | 6*80mm |
显示界面 | 15.6寸显示屏 |
外形尺寸 | 66cm*65cm*150cm |
设备重量 | 210KG |
机身机构 | 表面喷粉处理,颜色为波纹白,落地式机架 |
压头结构 |
1)伺服电机+丝杆+导轨共同驱动 2)背部采用定制大理石支撑,结构稳定 3)压力控制方式:藤仓气缸控制(精度0.001MPA) 压力调节方式:SMC精密调压阀调节(带背压) 4)压力显示:数显式,单位可选择; 5)压刀头材质:钨钢(可定制) 6)压头表面平整度≤±3μm,压合精度0.01mm 7)压头平行度调节方式:采用顶丝调节 |
卷带机构 |
本压完成后,自动卷带,可设置卷带时间 |
平台机构 | 3轴微调平台+前后平台带真空吸附及石英辅助加热功能 |
摄像头机构 | 上/下摄像头CCD高清对位(可选) |
压头加热 |
压头采用日本欧姆龙温控恒温加热系统 压头温度范围:常温-400℃(可设置) |
工作环境 | 无尘车间环境,工作温度:10—60℃,工作湿度:40%—95%RH |
工艺流程 |
1)设备通电,设备进入自动界面并回原点 2)在平台上放入产品,开启真空 3)按真空+启动键启动设备自动进行本压 4)压合时间到后,压头上升,并完成卷带
5)操作员取出压好的产品 |
生产效率 | 18-20S/PCS(根据ACF参数而定) |
